2020-05-19
血泪的教训，Cache与DMA的一致性

最近开了一个四轴飞行器的坑，把一直在吃灰的STM32H7的板子拿出来用了用。正好机架啥的都还没有，就打算从小模块开始，于是拿出了一块SPI显示屏。在玩H7的时候，知道它M7的内核有Cache，果断开起来，白赚的速度不要白不要。。。本应该是这样的，直到我给SPI打开了DMA。

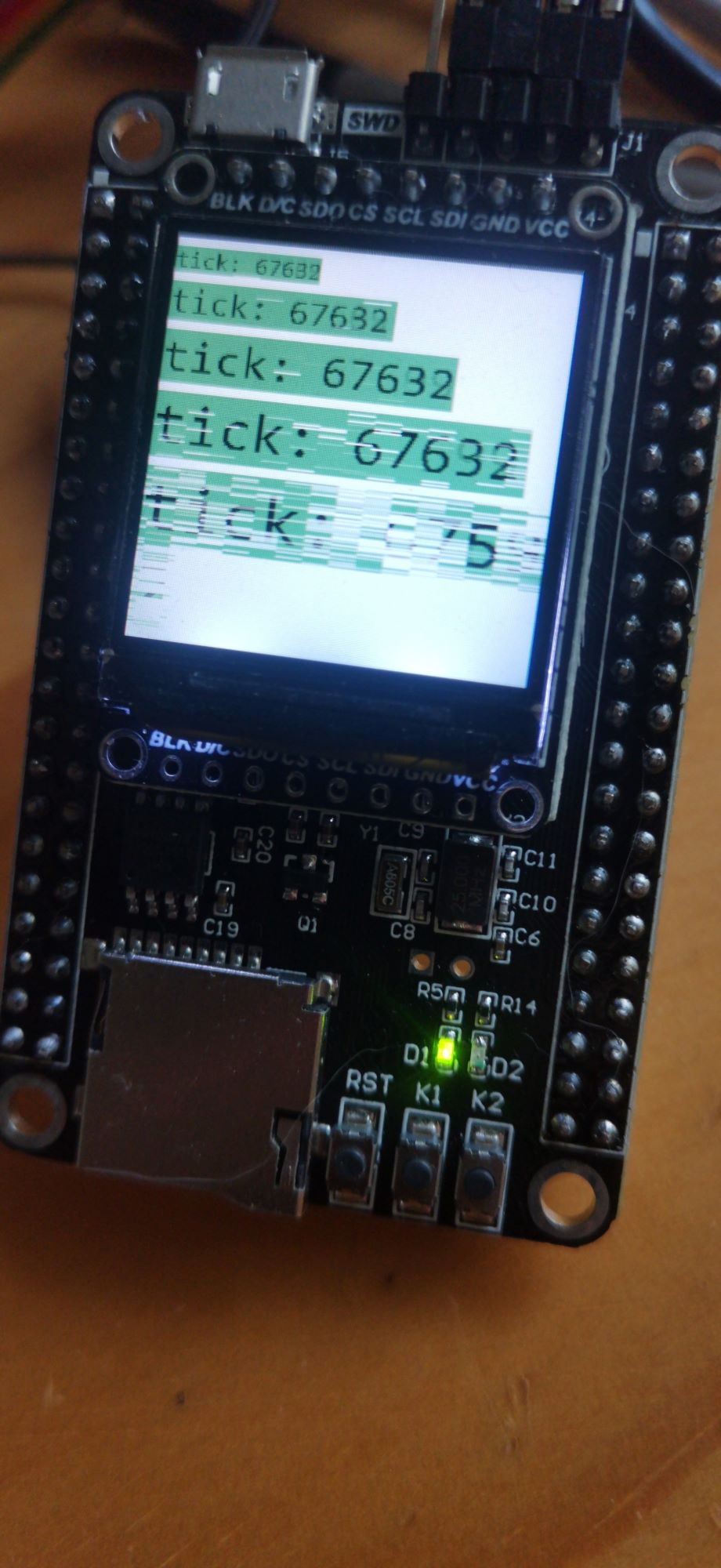

对于SPI的控制，我开辟了一块空间做“显存”，显存数据定时通过SPI传给显示屏，而绘图都在显存内进行绘图。这个SPI屏是240*240的分辨率，SPI波特率30M，算下来RGB565的彩点，刷屏速率只有30Hz左右，还会把CPU资源给占完。这哪行啊，CPU占满了拿什么去飞控←_←。于是我打开了DMA。。。这下惨了，原本正常的显示屏上千疮百孔，总有些区域显示不全。

spi-lcd

而且奇怪的是，只要打开DMA，必出现上述现象；而只要关闭DMA，上述现象就消失了。玩个单片机还能闹鬼了不成？作为一名程序员，发现问题首先问自己又错在哪里了。因为计算机总是忠实的按照自己的编程运行，闹鬼是不可能的。就这样折腾了老半天，在一次调试的过程中，突然发现，如果在启动DMA写数据前，先遍历访问一次“显存”区域，会使现象减弱或者消失。这时，即便对Cache了解并不深入的我，也终于意识到了问题所在，果断关闭Cache，果不其然，BUG消失了。

Cache的DMA之间会有数据一致性的问题。DMA全名Direct Memory Access，即直接内存访问，顾名思义，DMA访问总线前是不会经过Cache的。而Cache又名高速缓存，位于CPU和总线之间。Cache包括读缓冲和写缓冲，读缓冲指CPU想访问的总线地址如果已经在Cache中，则直接从Cache中读；写缓冲指CPU写总线会先写到Cache中，直到满足某些条件，Cache的数据才会写入内存。

所以问题很明显了，程序写了“显存”区域之后，有的数据还在Cache中，未写入内存；而这是DMA开始工作，直接从内存中读取数据，读到的就不是完整的数据。同理，如果DMA从外设将数据送回内存，CPU在读的时候也可能因为Cache读缓冲导致没有读到最新的数据。

解决方法也很简单：

  • 关Cache。但这不是个好办法，既然有Cache，那自然是想用的，把它关了不就亏了。
  • 设置Cache熟悉。Cache可以设置直接读写某块地址空间，这应该是比较好的办法。
  • 手动刷新Cache。即在DMA发送前，手动刷新Cache，保证数据已经回写到内存中。

问题根本原因还是对硬件不够熟悉，想做嵌入式开发，对硬件的熟悉性真的很重要！

Read More
 2020-05-15
对目标检测网络的理解

最近对目标检测网络的结构设计有了一些新的认识，想记录一下。我将分几个阶段来分析目标检测的发展过程，同时会写到我自己对目标检测的理解。

一、图像分类与目标检测

为了讲目标检测算法的发展过程，必须需要先说一说目标检测是一个怎样的任务，与常规的图像分类任务有怎样的不同。

可以总结出一下几点图像分类和目标检测的区别：

  1. 二者的目标不同，这一点是显然的。
    • 图像分类的输出数量也称作输出维度是确定的，即想把图像分为几类就有几个输出，每个维度代表图像属于这个类别的概率。
    • 目标检测的输出数量是不确定的，我们希望目标的输出应该是当前图像有几个对象，它就产生几个输出。同时对于每个对象，不仅要输出它的类别，还要输出它的位置。
  2. 二者所处理的图像上有很大的不同，这一点容易被忽略。
    • 图像分类的目标图像往往只有一个对象且占据较大的图像尺寸
    • 目标检测的目标图像可以有很多个不同的对象，并且每个对象既可以占据较大画幅也可以占据较小的画幅。

在理解了二者的不同后，我们可以逐渐从图像分类过渡到目标检测上。

二、图像金字塔与滑动窗口

基于上面对目标检测任务的介绍，我们可以很容易的想到目标检测的一个解决方案：将需要进行目标检测的图像切片成多个小区域（不同区域之间可以有重叠部分），然后使用一个图像分类器，对每个区域进行分类，如果某个区域被图像分类器识别，则说明这个区域有一个目标。

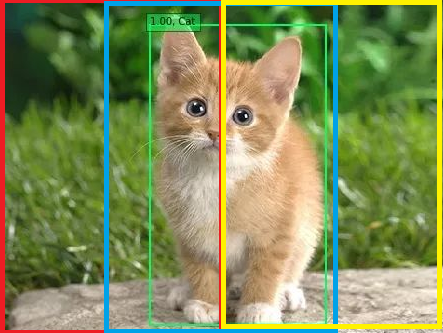

为什么可以这样操作的呢？回顾上面提到的图像分类器所处理的图像的特点——通常只有一个对象，且该对象占据图像较大的画幅。对图像进行切片操作后所得到的区域，我们期待它只包含一个对象，且占据较大画幅。注意，这里是期待，即我们不能保证上述条件一定满足。但如果被检测的目标的大小差异不大，且是预先已知的，假设我们的待检目标基本上都是60个像素左右，那么我们对图像切片的时候只需要保证切出来的图像都是60个像素左右，就可以满足上述条件。比如，在下面这张图中，我们将图像切片成红，黄，蓝，三个部分，随后使用图像分类器，可以发现猫在蓝色框中。

cat

然而，往往目标检测的对象都不会是固定大小的。大的对象如果进行小切片会导致切片的结果都不能包含完整的目标，从而图像分类全部失败；而小的对象如果进行大切片会导致定位不精确，或者切片图像中包含多个目标。更进一步，一般的图像的分类器都只能接受固定分辨率的图像输入，也只能对固定大小（或者说大小变化不大）的图像进行分类，这更加与目标检测中的不同大小的对象这一条件所不符合。

所以，为了解决对象大小不确定所带来的问题，有一个自然而然的想法就是，我们将输入图像进行缩放，分别缩放2倍，4倍，8倍……这样将图像进行不同倍数的缩放的方法被称为图像金字塔。虽然对象大小不一，但将图像缩放不同倍数，总有一张图像上该对象的大小是正好合适的。在不同缩放大小的图像上都使用固定大小的滑动窗口，就可以解决对象大小不统一的问题。

更进一步，滑动窗口方法的定位往往不够精准，我们只能知道目标在某个窗口中，但窗口的位置只有一些固定的位置，这导致了定位较为粗略。由于应用了图像金字塔，总有某个缩放下的滑动窗口中只包含一个目标。既然只包含一个目标，我们可以将我们的分类器进行一下“升级”，即现在图像分类器不仅仅输出图像的类别，同时输出该图像中对象的位置，由于前面以及保证了滑动窗口中只有一个对象，所以也不用担心窗口中多个目标从而不知道该输出哪个目标的位置。

这样处理之后，目标检测的问题可以说就已经被解决了。但图像金字塔加滑动窗口的策略计算量实在是太大，所以目标检测有后续的发展。

三、改进图像金字塔

上面说到，目标检测就是由图像金字塔+滑动窗口的方式解决的，那么想改良目标检测方法，减少计算量就得从这两点出发。

那么我们首先来改进目标检测两个步骤中的图像金字塔。

我们知道，图像金字塔设计之初是用来解决目标大小不确定这个问题的。由于应用于滑动窗口的分类器（注意这里分类器指还可以同时对单一目标进行定位的分类器）只能接受固定分辨率大小的图像输入，且只能对固定大小（或者大小不怎么变化）的目标进行分类。使用图像金字塔其实是人为构造了不同大小的对象，从而总有一个对象可以被分类器正确分类。这是一个改变输入（图像），去适应系统（分类器）的过程。

四、改进滑动窗口

Read More
 2020-05-15
对目标检测网络的理解

最近对目标检测网络的结构设计有了一些新的认识，想记录一下。我将分几个阶段来分析目标检测的发展过程，同时会写到我自己对目标检测的理解。

一、图像分类与目标检测

为了讲目标检测算法的发展过程，必须需要先说一说目标检测是一个怎样的任务，与常规的图像分类任务有怎样的不同。

可以总结出一下几点图像分类和目标检测的区别：

  1. 二者的目标不同，这一点是显然的。
    • 图像分类的输出数量也称作输出维度是确定的，即想把图像分为几类就有几个输出，每个维度代表图像属于这个类别的概率。
    • 目标检测的输出数量是不确定的，我们希望目标的输出应该是当前图像有几个对象，它就产生几个输出。同时对于每个对象，不仅要输出它的类别，还要输出它的位置。
  2. 二者所处理的图像上有很大的不同，这一点容易被忽略。
    • 图像分类的目标图像往往只有一个对象且占据较大的图像尺寸
    • 目标检测的目标图像可以有很多个不同的对象，并且每个对象既可以占据较大画幅也可以占据较小的画幅。

在理解了二者的不同后，我们可以逐渐从图像分类过渡到目标检测上。

二、图像金字塔与滑动窗口

基于上面对目标检测任务的介绍，我们可以很容易的想到目标检测的一个解决方案：将需要进行目标检测的图像切片成多个小区域（不同区域之间可以有重叠部分），然后使用一个图像分类器，对每个区域进行分类，如果某个区域被图像分类器识别，则说明这个区域有一个目标。

为什么可以这样操作的呢？回顾上面提到的图像分类器所处理的图像的特点——通常只有一个对象，且该对象占据图像较大的画幅。对图像进行切片操作后所得到的区域，我们期待它只包含一个对象，且占据较大画幅。注意，这里是期待，即我们不能保证上述条件一定满足。但如果被检测的目标的大小差异不大，且是预先已知的，假设我们的待检目标基本上都是60个像素左右，那么我们对图像切片的时候只需要保证切出来的图像都是60个像素左右，就可以满足上述条件。比如，在下面这张图中，我们将图像切片成红，黄，蓝，三个部分，随后使用图像分类器，可以发现猫在蓝色框中。

cat

然而，往往目标检测的对象都不会是固定大小的。大的对象如果进行小切片会导致切片的结果都不能包含完整的目标，从而图像分类全部失败；而小的对象如果进行大切片会导致定位不精确，或者切片图像中包含多个目标。更进一步，一般的图像的分类器都只能接受固定分辨率的图像输入，也只能对固定大小（或者说大小变化不大）的图像进行分类，这更加与目标检测中的不同大小的对象这一条件所不符合。

所以，为了解决对象大小不确定所带来的问题，有一个自然而然的想法就是，我们将输入图像进行缩放，分别缩放2倍，4倍，8倍……这样将图像进行不同倍数的缩放的方法被称为图像金字塔。虽然对象大小不一，但将图像缩放不同倍数，总有一张图像上该对象的大小是正好合适的。在不同缩放大小的图像上都使用固定大小的滑动窗口，就可以解决对象大小不统一的问题。

更进一步，滑动窗口方法的定位往往不够精准，我们只能知道目标在某个窗口中，但窗口的位置只有一些固定的位置，这导致了定位较为粗略。由于应用了图像金字塔，总有某个缩放下的滑动窗口中只包含一个目标。既然只包含一个目标，我们可以将我们的分类器进行一下“升级”，即现在图像分类器不仅仅输出图像的类别，同时输出该图像中对象的位置，由于前面以及保证了滑动窗口中只有一个对象，所以也不用担心窗口中多个目标从而不知道该输出哪个目标的位置。

这样处理之后，目标检测的问题可以说就已经被解决了。但图像金字塔加滑动窗口的策略计算量实在是太大，所以目标检测有后续的发展。

三、改进图像金字塔

上面说到，目标检测就是由图像金字塔+滑动窗口的方式解决的，那么想改良目标检测方法，减少计算量就得从这两点出发。

那么我们首先来改进目标检测两个步骤中的图像金字塔。

我们知道，图像金字塔设计之初是用来解决目标大小不确定这个问题的。由于应用于滑动窗口的分类器（注意这里分类器指还可以同时对单一目标进行定位的分类器）只能接受固定分辨率大小的图像输入，且只能对固定大小（或者大小不怎么变化）的目标进行分类。使用图像金字塔其实是人为构造了不同大小的对象，从而总有一个对象可以被分类器正确分类。这是一个改变输入（图像），去适应系统（分类器）的过程。

四、改进滑动窗口

Read More
 2020-05-19
血泪的教训，Cache与DMA的一致性

最近开了一个四轴飞行器的坑，把一直在吃灰的STM32H7的板子拿出来用了用。正好机架啥的都还没有，就打算从小模块开始，于是拿出了一块SPI显示屏。在玩H7的时候，知道它M7的内核有Cache，果断开起来，白赚的速度不要白不要。。。本应该是这样的，直到我给SPI打开了DMA。

对于SPI的控制，我开辟了一块空间做“显存”，显存数据定时通过SPI传给显示屏，而绘图都在显存内进行绘图。这个SPI屏是240*240的分辨率，SPI波特率30M，算下来RGB565的彩点，刷屏速率只有30Hz左右，还会把CPU资源给占完。这哪行啊，CPU占满了拿什么去飞控←_←。于是我打开了DMA。。。这下惨了，原本正常的显示屏上千疮百孔，总有些区域显示不全。

spi-lcd

而且奇怪的是，只要打开DMA，必出现上述现象；而只要关闭DMA，上述现象就消失了。玩个单片机还能闹鬼了不成？作为一名程序员，发现问题首先问自己又错在哪里了。因为计算机总是忠实的按照自己的编程运行，闹鬼是不可能的。就这样折腾了老半天，在一次调试的过程中，突然发现，如果在启动DMA写数据前，先遍历访问一次“显存”区域，会使现象减弱或者消失。这时，即便对Cache了解并不深入的我，也终于意识到了问题所在，果断关闭Cache，果不其然，BUG消失了。

Cache的DMA之间会有数据一致性的问题。DMA全名Direct Memory Access，即直接内存访问，顾名思义，DMA访问总线前是不会经过Cache的。而Cache又名高速缓存，位于CPU和总线之间。Cache包括读缓冲和写缓冲，读缓冲指CPU想访问的总线地址如果已经在Cache中，则直接从Cache中读；写缓冲指CPU写总线会先写到Cache中，直到满足某些条件，Cache的数据才会写入内存。

所以问题很明显了，程序写了“显存”区域之后，有的数据还在Cache中，未写入内存；而这是DMA开始工作，直接从内存中读取数据，读到的就不是完整的数据。同理，如果DMA从外设将数据送回内存，CPU在读的时候也可能因为Cache读缓冲导致没有读到最新的数据。

解决方法也很简单：

  • 关Cache。但这不是个好办法，既然有Cache，那自然是想用的，把它关了不就亏了。
  • 设置Cache熟悉。Cache可以设置直接读写某块地址空间，这应该是比较好的办法。
  • 手动刷新Cache。即在DMA发送前，手动刷新Cache，保证数据已经回写到内存中。

问题根本原因还是对硬件不够熟悉，想做嵌入式开发，对硬件的熟悉性真的很重要！
